کنترل سنسور PCB یکپارچه قابل انعطاف
1. محصول توضیح داده شود
مشخصات
نام: کنترل سنسور یکپارچه PCB قابل انعطاف
لایه ها: 1
ضخامت: 0.12 میلی متر
ماده: ماده الکترولیتی دو طرفه بدون چسب.
ضخامت مس: 1/2 عدد
درمان سطح: 1 غوطه وری میکرو.
حداقل عرض خط / فاصله خط: 0.15mm / 0.075mm.
FR4 تقویت ضخامت: 0.3mm.
کاربرد: کنترل سنسور
اجازه دهید مدارهای مجتمع Uniwell 'power purchase برای شما در کمترین هزینه PCB ها کار کنند!
هنگامی که به یافتن بهترین قیمت ها در بازار می آید، اجازه دهید Uniwell محصول کم هزینه PCB را پیدا کند که برای شما مناسب است. تولید PCB ارزان هدف ما نیست؛ آنهایی که ارزان قیمت با کیفیت بالا هستند!
به کارشناسان ما آنچه را که نیاز دارید بفرستید و ما شما را با راه حل ساخت و ساز مناسب PCB ارائه می دهیم. ما آماده هستیم و مشتاقیم مفاهیم خود را به واقعیت تبدیل کنیم.

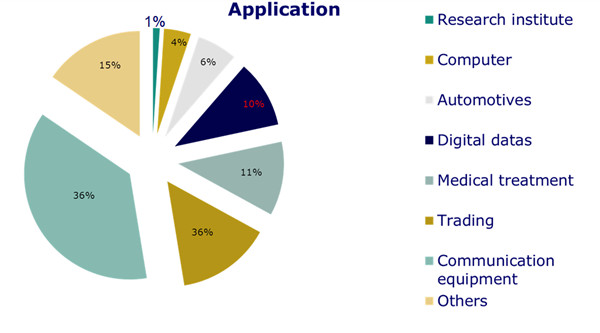

برنامه های کاربردی 2.FPCB
FPCB ها به طور گسترده ای مورد استفاده قرار می گیرند که به طور گسترده ای در ارتباطات، شبکه، محصولات دیجیتال، کنترل صنعتی، مراقبت های پزشکی، هواپیما و فضانوردی، زمینه های دفاع و نظامی و غیره مورد استفاده قرار می گیرد.
قابلیت های 3.Our
ما می توانیم سفارش ساخت PCB انعطاف پذیر خود را به سرعت به عنوان 24 ساعت تبدیل کنیم.
لایه ها: 20 (شامل 12 لايه)
خط wideth / فضای (mil) در ورقه داخلی: 3/3، 3.5 / 3.5
نسبت ابعاد: 20: 1 (PTH)؛ 1: 1 (ویروس کور)
حداقل قطر سوراخ حفاری (میلی): 6 (مکانیکی)؛ 4 (لیزر)
فاصله از حفاری تا هادی (میلی): 6
تحمل برای کنترل امپدانس (+/-): 10٪
دانش 4.Little --- چگونگی پاک کردن PCBs
مدار چاپی چاپی، به ویژه آنهایی که در PDA ها (دستیاران دیجیتال شخصی) مانند تلفن های همراه استفاده می شود، بسیار سوء استفاده می کنند. علاوه بر جمع آوری گرد و غبار و کثیف که نفوذ در مورد تلفن های همراه، خوانندگان کتاب الکترونیکی و دستگاه های دستی مشابه PCBs شناخته شده است که از غوطه ور شدن و اشباع از مایعات در روز به روز رنج می برند. در نتیجه، یک صنعت خدماتی ارائه خدمات تمیز کردن و تعمیر و نگهداری برای PCB هایی را که تحت آلودگی قرار دارند، اما نه فیزیکی در PDA ها و دستگاه های بزرگتر.
تمیز کردن مدار چاپی چاپی (PCB) برای خدمت به یک محصول با کارایی بالا، همانند پردازش هیجان انگیز است. اگر روش تمیزکاری اشتباه استفاده شود، اتصالات می توانند آسیب ببینند، اجزای شسته شده و مواد آسیب می رسانند. برای جلوگیری از این مشکلات، شما باید در انتخاب روش تمیز کردن درست همانطور که شما در طراحی، مشخص کردن و تولید هیئت مدیره در همان ابتدا به همان اندازه توجه داشته باشید.
این مشکلات چه هستند و چگونه می توانید از آنها اجتناب کنید؟
در پایین ما گزینه های تمیز کردن PCB اثبات شده و برخی از رویکردهایی را که ممکن است بخواهید خسته شوند را بررسی کنید.
انواع مختلف آلاینده ها
انواع آلاینده هایی وجود دارد که می توانند بر روی یک PCB انباشته شوند. حمله به مشکل متخلف با روش متناظر مناسب، موثرتر و کارآمدتر خواهد بود و موجب سردرد کمتر می شود. آلاینده های خشک (گرد و غبار، خاک)
یکی از شایع ترین رخدادهای انباشت خاک یا گرد و غبار در اطراف PCB یا اطراف آن است. به آرامی با استفاده از یک برس کوچک و ظریف، مانند یک برس قلم مو، می توانید خاک و گرد و غبار را بدون آسیب رساندن به اجزای تشکیل دهنده پاک کنید. محدودیت هایی وجود دارد که حتی کوچکترین قلم مو را می توان از آن استفاده کرد، مانند یک جزء.
هوا فشرده می تواند به بسیاری از مناطق دسترسی پیدا کند، اما ممکن است به اتصالات حیاتی آسیب برساند، بنابراین باید با مراقبت شدید مورد استفاده قرار گیرد.
جارو برقی مخصوص قطعات الکترونیکی نیز گزینه ای است اما نمی تواند به همه جا برسد.
آلاینده های مرطوب (خاکستری، روغن موم، شار، سودا)
عملیات با درجه حرارت بالا می تواند برخی از اجزاء را که در موم پوشش داده می شوند، برای تبدیل شدن به آهنرباهای گرد و غبار و خاک، باعث ناراحتی های مخاطی شده که با برس یا خلاء قابل برداشتن نیست. یا یک محصول یک حمام از نوشابه چسبنده را ایجاد می کند و هیئت مدیره یک ظرف غذا می کند. در هر صورت، قبل از ساختن این مواد باید بر روی آنها تاثیر گذار باشد.
اکثر خاکها را می توان با مواد تمیز کننده ای مانند ایزوپروپیل الکل (IPA) و یک قلم Q-tip، قلم مو کوچک یا پارچه پنبه خالص برداشت. تمیز کردن PCB با یک حلال مانند IPA فقط باید در یک محیط خوب ونتوجه انجام شود، ایده آل در زیر یک هود جوش.
آب دمینرالیزه می تواند به عنوان یک جایگزین استفاده شود. اطمینان حاصل کنید که رطوبت بیش از حد را برطرف کنید و بطور صحیح خشک کنید (چند ساعت در یک کورۀ کم دما به طور موثر رطوبت باقی مانده را حذف کنید).
تعدادی از مواد پاک کننده PCB موجود در کنار IPA از استون به مواد شیمیایی ساخته شده برای تمیز کردن الکترونیک وجود دارد. انواع مختلف تمیز کننده ها می توانند انواع خاصی از آلاینده ها مانند شار لحیم کاری یا موم را مورد توجه قرار دهند. به یاد داشته باشید که مواد تمیز کننده سخت می توانند علامت های جزء را حذف یا آسیب به پلاستیکی و یا کولرهای خازنی الکترولیتی یا سایر اجزای عجیب و غریب مانند سنسورهای رطوبت را از بین ببرند، بنابراین مطمئن شوید که از یک ماده تمیز کننده ای استفاده نکنید. اگر می توانید، تمیزکننده را بر روی یک جزء یا اتصال قدیمی آزمایش کنید، لازم نیست اطمینان حاصل کنید که از آسیب بیشتر آسیب نرسانید.
تمیز کردن PCB التراسونیک
ماشین های تمیز کردن التراسونیک با استفاده از فرکانس بالا برای ایجاد کاویتیشن؛ انفجار خفیف میلیاردها حباب دقیقه در محلول تمیز کردن موجود در یک مخزن پاک کننده اولتراسونیک. حبابها بوسیله ی مبدل ها به پایین تانک متصل شده و با فرکانس های اولتراسونیک توسط ژنراتورها هیجان زده می شوند. انفجار این حبابها آلوده کننده ها را بر روی سطح قطعات تمیز می کند.
التراسونیک را می توان به عنوان امواج صوتی تعریف کرد که دارای فرکانس های بالاتر از حد بالایی محدوده نرمال شنوایی انسان است که حدود 20 کیلوهرتز (20 کیلوهرتز یا 20،000 چرخه در ثانیه) است. در حالی که این درست است، در هنگام عملیات، می توان از پاک کننده های اولتراسونیک به علت اقداماتی که توسط کاستی اولتراسونیک ایجاد می شود، شنیده می شود.
این تکنیک به عنوان یک روش برای تمیز کردن برخی از مزایا را از دست داده است، زیرا می تواند باعث آسیب به قطعات و یا اتصال های ناخواسته همراه با خاک و خاک شود. در حقیقت، ناسا دستورالعملی را صادر کرده است که دیگر تمیز کردن التراسونیک را انجام نمی دهد (صفحه 31، بخش 7.1.4)، زیرا می تواند به طور ناخواسته باعث جدا شدن کلاهک های انتهایی آن شود و در واقع موجب آسیب رساندن سیم های باند و پد های اتصال سیم به داخل IC شود هدایت التراسونیک انرژی اولتراسونیک از طریق مدار سرامیکی مدار یکپارچه.
گفته می شود هنوز برای برنامه های تمیز کردن التراسونیک وجود دارد. فرایند تمیز کردن اولتراسونیک می تواند به سخت ترین و سخت ترین مکان های زیر اجزای سازنده با تراکم بیشتر در هر قسمت از تخته مدار برسد. این مورد برای دستگاه های SMD است که دارای شکاف های کوچک هستند که از ضریب تنش سطحی مایع تمیز کمتری برخوردار نیستند. با این حال، این فرایند سریع است و ماشین های با ظرفیت بالا برای دسترسی به حجم زیادی از نیازهای تمیز کردن موجود است.
نتیجه
شرکت هایی هستند که در تمیزکاری PCB تخصص دارند. توجه داشته باشید که ما (مدارهای Uniwell) خدمات تمیز کردن PCB را ارائه نمی دهند! ما یک تهیه کننده عالی از تولید و مونتاژ PCB است.
بسته به نیاز شما - مانند مقدار زیادی از تخته ها، آنچه باید پاک شود و چقدر صحیح از هیئت مدیره است - ممکن است شما را در جستجوی یک منبع خارجی برای نیازهای تمیز کردن شما ارسال کند.
اگر شما دائما مسائل مربوط به هیئت مدیره مورد نیاز برای تمیز کردن دارید، ممکن است در فرایند طراحی یا تولید موردی مهم تر باشد که باید مورد بررسی قرار گیرد. مهندسین مشاور ما قادر به کمک به شما در تعیین یک مشکل هستند و راه حل دراز مدت را برای ایجاد اطمینان از اطمینان از تمیز بودن PCB ها و تحریم های عملیاتی، طراحی می کنند.
تمیز کردن PCB لازم نیست یک کار دیوانه کننده باشد. نگه داشتن راهنمایی ها و توصیه های فوق در ذهن کمک خواهد کرد تا اطمینان حاصل شود که کار تمیز کردن درست انجام می شود.
