PCB کنترل امپدانس فرکانس بالا
1. محصول توضیح داده شود
مشخصات
PCB کنترل امپدانس فرکانس بالا
لایه: 2
ضخامت: 1.6 + / - 0.1 میلی متر
اندازه: 108.82 میلی متر * 88.56 میلی متر
هیئت مدیره مورد استفاده: FR4.
حداقل دیافراگم 0.3 میلیمتر.
درمان سطح: طلا اندود.
تکنولوژی ویژه: کنترل امپدانس
Uniwell دارای تجربه غنی در تولید PCB تحت کنترل Impedance،
100٪ مطابق با نیاز مشتری با کیفیت بالا.
2. معرفی یونیورسال
1) Uniwell در سال 2007، Intech یکی از تولید کننده PCB حرفه ای از شنژن چین است که دارای دو شاخه SHENZHEN UNIWELL CIRCUITS CO.، LTD است. و Jiangmen UNIWELL CIRCUITS CO.، LTD.
2) با بالاترین استانداردهای تولید بین المللی با تایید این گواهینامه های کیفیت: ISO9001، ISO14001، TS16949. ما گواهینامه UL برای تولید یکپارچه، دو طرفه و چند لایه PCB را داریم و به تمام الزامات استانداردهای IPC و ROHS تکیه داریم.
3) 40 درصد از فروش ما خارج از کشور فروش و صادرات به اروپا، ایالات متحده و آسیا است.
4) اکثر تابلوهای ما برای محصولات EMS، صنعتی، برق، پزشکی و سایر محصولات استفاده می شود.
مزایای 3.Unwell:
1) ما PCB را از دو طرف تا مشعل HDI چند لایه 40 لایه، PCI کار می کنیم.
2) اگر سفارشات تکراری از سایر تامین کنندگان داشته باشید و می خواهید به Uniwell انتقال دهید، ما بهترین قیمت را پیشنهاد خواهیم داد.
3) به استثنای کیفیت عالی و خدمات حرفه ای، ما همچنین هر جزء را برای مشتریانمان پرداخت می کنیم، برای مثال بسته بندی برای استفاده از بسته های خشک کننده و رطوبت در بسته بسته بندی خلاء جهت حفاظت از PCB.
4) مواد: ما دارای FR4 TG135 / TG158 / TG180normal مواد در انبار، همچنین دارای CEM3 / ROGERS / ARLON / ISOLA
5) PCB های سفت و سخت / انعطاف پذیر با UL تایید شده است.
6) انعطاف پذیر، بازخورد سریع برای مشتریان همیشه.
7) سریع پیشنهاد خواهد شد کمتر از 4 ساعت، برخی از پرس و جو سریع سریع ما می توانیم در عرض یک ساعت ارائه دهد.

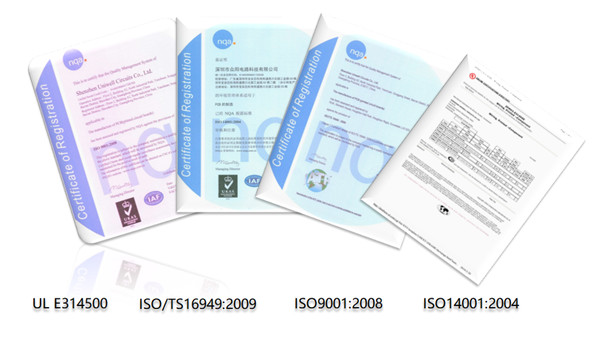

4. گواهینامه ها
5. بسته بندی و تحویل
بسته بندی به صورت استاندارد:
تحویل
ما معمولا توسط DHL، FEDEX، UPS، TNT حمل می کنیم، همچنین می توانیم بر اساس الزامات مشتریان ارسال کنیم.
دانش 6.Little --- امپدانس کنترل شده
امپدانس چیست؟
امپدانس ترکیبی از ظرفیت و القایی مدار زمانی است که در فرکانس بالا کار می کند. اگر چه در اهم نیز اندازه گیری می شود، اما تا حدودی متفاوت از مقاومت است که مشخصه DC است. امپدانس یک مشخصه AC است، به این معنی که آن مربوط به فرکانس است، مقاومت ندارد.
امپدانس کنترل شده چیست؟
مگر اینکه شما ردیابی و محیط آن را به دقت طراحی کرده باشید، امپدانس معمولا "کنترل نشده" است، به این معنی که امپدانس در ارزش از نقطه به نقطه در طول ردی متفاوت است.
در فرکانس های بالا، ردیابی PCB مانند اتصالات ساده رفتار نمی کند، امپدانس کنترل شده به ما کمک می کند تا اطمینان حاصل کنیم که سیگنال ها در مقایسه با مسیر PCB نابود نمی شوند.
اساسا، امپدانس کنترل شده، تطبیق خواص مواد بستر با ابعاد و مکان های ردیابی است تا اطمینان حاصل شود که امپدانس سیگنال ردیابی در یک درصد معینی از یک مقدار خاص است. هیئت مدیره کنترل امپدانس عملکرد فرکانس بالا را تکرار می کند.
هنگام استفاده از امپدانس کنترل شده
هنگامی که یک سیگنال باید یک امپدانس خاص داشته باشد تا بتواند به درستی عمل کند، امپدانس کنترل شده باید استفاده شود. در برنامه های فرکانس بالا مطابق با امپدانس ردیابی PCB در حفظ یکپارچگی داده ها و وضوح سیگنال مهم است. اگر امپدانس ردیابی PCB در اتصال دو جزء با امپدانس مشخصه اجزای سازگار نیست، ممکن است زمان سوئیچینگ در داخل دستگاه یا مدار افزایش یابد. ممکن است خطاهای تصادفی نیز وجود داشته باشد.
چه چیزی تعیین امپدانس کنترل شده؟
امپدانس مشخصه ردیابی PCB معمولا توسط مقاومت، مقاومت و هدایت الکتریکی inductive and capacitive تعیین می شود. این عوامل عملکردی از ابعاد فیزیکی ردیابی، ثابت دی الکتریک مواد پایه PCB و ضخامت دی الکتریک است. معمولا امپدانس ردیابی PCB می تواند بین 25 تا 125 اهم باشد. مقدار امپدانس حاصل از ساختار PCB توسط عوامل زیر تعیین می شود:
- عرض و ضخامت علامت سیگنال مس (بالا و پایین)
- ضخامت هسته یا ماده پیش رقت در هر دو طرف ردیاب مس
- ثابت دی الکتریک هسته و مواد prepreg
- فاصله از ویژگی های دیگر مس
