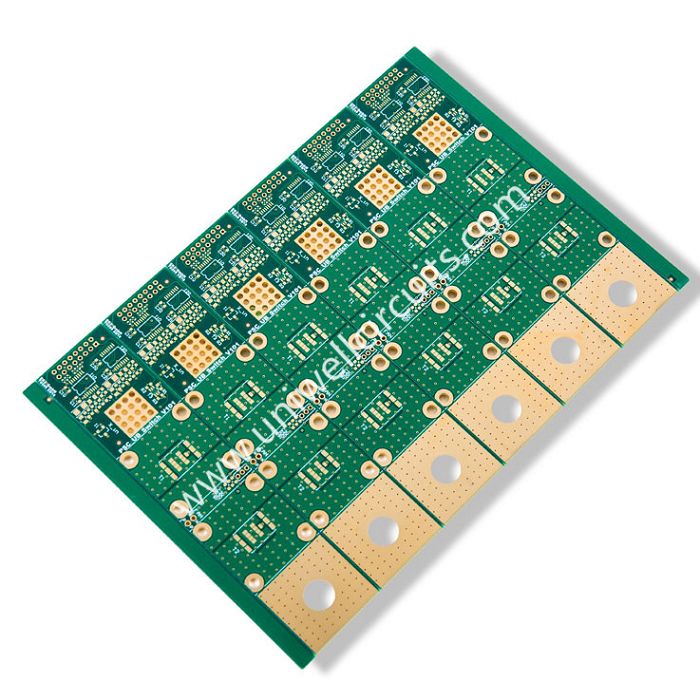

8L ENIG نرم مدار مدار TG

1. محصول توضیح داده شود

شرح:
لایه: 6
ضخامت هیئت مدیره: 1.55 میلی متر
درمان سطح: غوطه وری طلا.
ماده: FR4.
خط عرض / خط مین خط: 30 / 25mil
سوراخ حداقل: 0.32 متر

مدار Uniwell یک تیم تحقیق و توسعه قدرتمند برای بهبود قابلیت های تکنولوژی خود را برای فرکانس بالا، TG بالا، CTI بالا، کنترل امپدانس، سوراخ های پنهان و خالی، مواد ترکیبی سفت و محکم، پایه آلومینیوم و هالوژن آزاد و غیره ایجاد کرده است. محصولات Uniwell Circuits به طور گسترده در ارتباطات، شبکه، محصولات دیجیتال، کنترل صنعتی، مراقبت های پزشکی، هواپیما و ستاره شناسی، صنایع دفاع و نظامی به طور گسترده ای مورد استفاده قرار می گیرد.

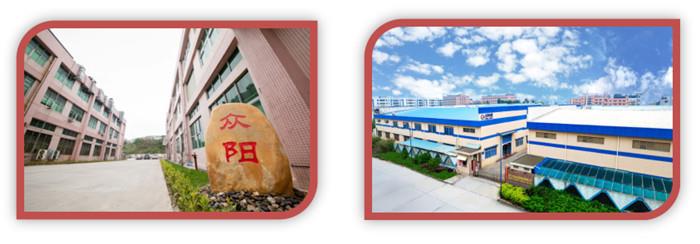

اطلاعات شرکت 2.Company
مدارهای مغناطیسی Uniwell co.، lTD. در تولید انواع PCB سفارشی و PCBA برای لوازم خانگی، صنعت ارتباطات، صنعت ماشین و صنعت چراغ های تخصصی است. خدمات در هر دو پروژه OEM و ODM. ما در صنعت PCB بیش از 10 سال بوده ایم. با تیم حرفه ای تحقیق و توسعه و کارکنان ماهر، ما توانایی طراحی خود را در محصول فیزیکی قرار داده ایم و همچنین ایده های خود را به طراحی و محصول قابل اجرا ارائه می کنیم. ما می توانیم یک راه حل از PCB، اجزای خرید، اجزای مونتاژ، تست را برای کل ساخت ارائه دهیم.

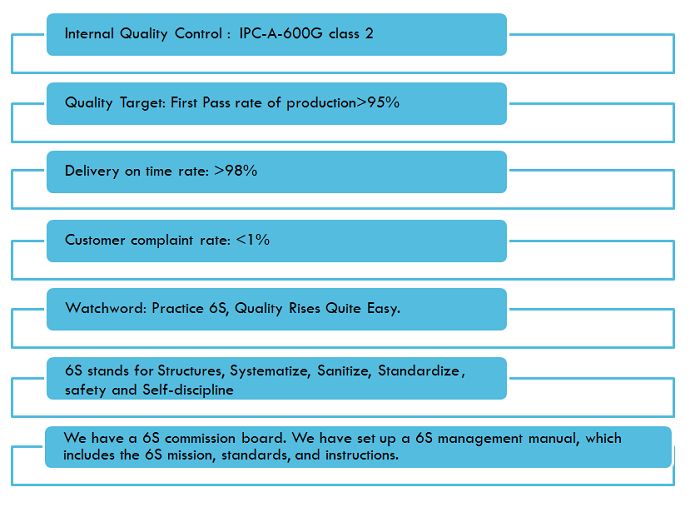

سیستم کیفیت 3.Quality
ما سیستم کیفیت کامل داریم، و ما مطمئن هستیم که محصولات کشتی به شما همه با استاندارد ملی ملاقات می کنند.

4.Specifications از قابلیت ما
ما دارای تیم حرفه ای تحقیق و توسعه برای ارائه مشتریان ما نوآورانه و کارآمد طراحی و خدمات است.

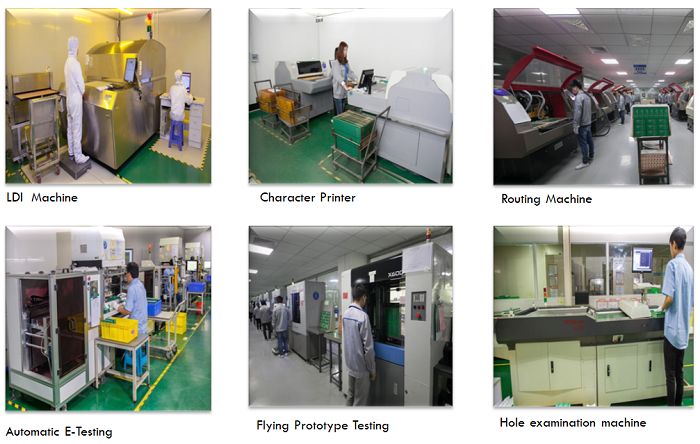

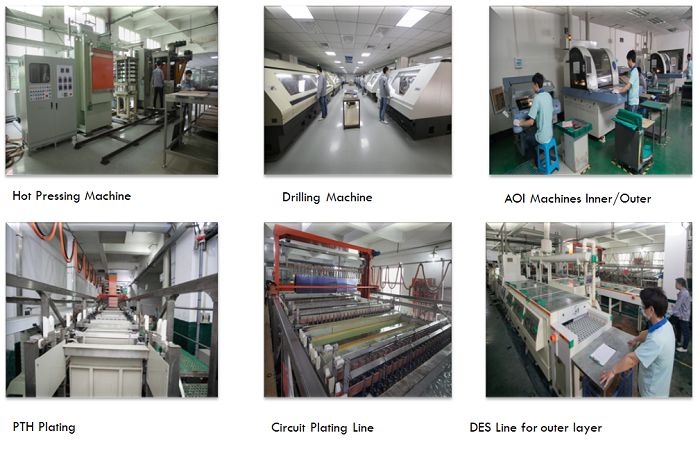

تجهیزات پیشرفته 5.The در کارخانه ما
● Uniwell دارای مجموعه کامل از تولید و آزمایشات PCB است
● آمريکا، آلمان، ايرال، ژاپن وارد شده است
● دستگاه تراش دقت بالا CNC، پلاتر نوری، چاپ روی صفحه، دستگاه لمینیت
● دستگاه نوردهی، خط مقوا مسطح سنگین، خط تولید طلا و نیکل، دستگاه اچینگ
● دستگاه اسپری داغ اسپری ماشین، کمپرسور هوا بزرگ
● تجهیزات تصفیه آب بدون مخلوط، تجهیزات تصفیه پساب

6. جلوگیری از PCB از روش ورق چاپ صفحه.
در فرایند تولید PCB، روش غلطی به شرح زیر است:
1. طراحی مهندسی:
A. تنظیم فیلم نیمه جامد بین لایه ها باید متقارن باشد. به عنوان مثال، ضخامت بین 1 تا 2 و 5 تا 6 لایه باید همانند فیلم نیمه مرطوب باشد، در غیر این صورت پس از لمینیت کردن، آسان می شود.
هیئت مدیره B.Multilayer و فیلم های نیمه خرد شده باید از محصولات مشابه عرضه کننده استفاده کنند.
C. سطح سطح بیرونی A و B باید تا حد امکان نزدیک باشد. اگر صورت یک سطح مس بزرگ باشد و B تنها چند خط باشد، پس از اتچ کردن، آسان است. اگر منطقه از دو دو طرف خط خیلی متفاوت هستند، می توان با افزودن برخی از شبکه های مستقل در سمت نازک، متعادل شود.

2) ورقه ورقه قبل از تغذیه:
خمیر ورقه کردن قبل از پختن ورق (150 درجه سانتیگراد، 8 + 2 ساعت) به منظور حذف رطوبت درون هیئت مدیره و ایجاد رزین در داخل ورقه است، علاوه بر این، استرس های باقی مانده را در ورق حذف می کند که برای جلوگیری از انحراف صفحه در حال حاضر، بسیاری از تخته های دو طرفه، چند لایه هنوز هم قبل و بعد از فرایند مواد پایبند هستند. اما همچنین برخی از کارخانه هیئت مدیره وجود دارد، در حال حاضر زمان پخت پخت کارخانه PCB قوانین نیز متناقض، در محدوده 4 تا 10 ساعت، پیشنهاد کرد که کلاس با توجه به تولید تخته مدار چاپی و تقاضای مشتری برای درجه سختی برای تصمیم گیری است. پس از برش به یک صفحه تقسیم پس از پخت یا بعد از تمام مواد پخته می شود، دو روش ممکن است. ورق داخلی نیز باید پخته شود.

3) جهت طناب و قوس فیلم های نیمه خنثی:
ضروری است بین جهت و عرض عرض و عمود بر زیربناها و ورقهها تفاوت داشته باشد. در غیر این صورت، پس از لمینت شدن، انحراف صفحه صفحه به پایان رسیده است، حتی اگر ورق فشار را اصلاح کرد. بسیاری از دلایل انحراف از صفحات چند لایه این است که پیچ و تاب و کف زدن از فیلم های نیمه خاردار چند لایه متمایز و ناشی از همپوشانی است.
چگونه می توان بین تار و پود و تمیز تفاوت داد؟ جهت نورد نیمه خرد شده فیلم جهت جهت است، و جهت عرض به سمت منطقه است. در مورد فویل مس، زمان لبه طولانی، لبه های کوتاه جهت، اگر نه، می تواند به تولید کننده یا تامین کننده متعهد شود.

4) تسکین استرس بعد از لمینیت:
بشقاب ساندویچ، پس از انجام خرد کردن یا خردکردن خرد کردن پرس گرم پرس گرم، سپس در مدت زمان 4 ساعت در فر در دمای 150 درجه سانتیگراد پخت، به طوری که استرس داخل ورقه به تدریج آزاد می شود و رزین را خالص می کند، این مرحله حذف می شود.

5) در طول آبکاری باید بشقاب را اصلاح کنید:
گرافیک پانل چند منظوره 0.4 و 0.6 میلیمتر باید دارای غلطک خاصی باشد، پرواز از خط الکترولیتی اتوماتیک بر روی کلیپ بر روی ورق، با یک چرخ گردان کل رول رول کلی بر روی پرواز، در نتیجه تمام تخته بر روی صاف کردن رول ، بنابراین هیئت مدیره پس از پوشاندن تغییر شکل نخواهد داد. بدون این اندازه، ورق خم می شود و بعد از پوشاندن لایه مس با 20 یا 30 میکرون، سخت می شود.

6) خنک کردن هیئت مدیره پس از تهویه هوا گرم:
هوای داغ صفحه چاپ تحت تاثیر درجه حرارت بالا قوطی قلع قرار می گیرد (حدود 250 درجه سانتیگراد) و باید روی مرمر یا ورق فولادی قرار داده شود تا به طور طبیعی خنک شود و سپس توسط دستگاه پس پردازش این کار برای اصلاح کردن هیئت مدیره خوب است. بعضی از کارخانه ها برای افزایش روشنایی سطوح سرب، قلع، هیئت مدیره به آب سرد، بلافاصله پس از یک بار گرم شدن هوا بعد از چند ثانیه در فرایند بازیافت، چنین تب شوک سرد، برای نوع خاصی از تابلوها احتمالا موجب خم شدن، لایهبرداری یا تاول زده می شود. علاوه بر این، تجهیزات را می توان با یک تخت شناور گاز برای خنک سازی مجهز کرد.

7) پردازش تابلوهای اصلاح:
در یک کارخانه صحیح، هیئت چاپی یک بررسی 100٪ صافی را زمانی که بازرسی نهایی انجام می شود، انجام خواهد داد. تمام تخته های نامنظم برداشته خواهند شد و در 3 تا 6 ساعت در دمای 150 درجه سانتیگراد قرار می گیرند و تحت فشار سنگین قرار می گیرند و به طور طبیعی تحت فشار قرار دهید. سپس فشار را بردارید و از هیئت مدیره خارج شوید، که می تواند برای بررسی مسطح بودن مورد استفاده قرار گیرد، به طوری که برخی از تابلوها می توانند ذخیره شوند، و برخی تخته ها نیاز به دو تا سه بار از فشار پخت لازم برای ریختن دارند. هوای شانگهای هوابو ماشین کشش پانل دارای اثر بسیار خوبی در اصلاح تابلو مدار چاپی با استفاده از زنگ شانگهای است. اگر اقدامات ضد انحراف ذکر شده در بالا انجام نشده است، برخی از تابلوها بی فایده هستند و تنها می توانند از بین بروند.
