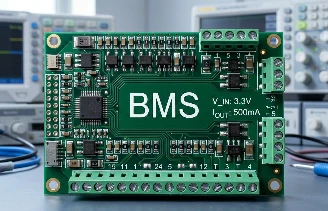

در سیستمهای باتری حالت جامد، BMS «مغز» است که وضعیت باتری را کنترل میکند و عملکرد ایمن را تضمین میکند، در حالی کهباتری حالت جامد BMS بر PCB نظارت می کندبه عنوان «مرکز عصبی» و «حامل اعدام» این «مغز». این نه تنها نصب و اتصال اجزای اصلی BMS را انجام می دهد، بلکه مستقیماً دقت نظارت بر وضعیت باتری و به موقع بودن پاسخ حفاظت را تعیین می کند. این یک پشتیبانی کلیدی برای دستیابی به عملکرد ایمن، کارآمد و با عمر طولانی باتریهای حالت جامد است.
1، وظیفه اصلی -وظیفه نظارت بر PCB BMS باتری حالت جامد، محافظت از کل چرخه عمر باتری است.
باتری های حالت جامد به دلیل چگالی انرژی بالا و ایمنی قوی به طور گسترده در زمینه هایی مانند وسایل نقلیه انرژی جدید و سیستم های ذخیره انرژی استفاده می شوند. با این حال، در طول عملکرد آنها، نظارت بر زمان واقعی پارامترهای کلیدی مانند ولتاژ، دما، و جریان همچنان مورد نیاز است تا از خطراتی مانند شارژ بیش از حد، تخلیه بیش از حد، و گرمای بیش از حد جلوگیری شود. عملکرد اصلی PCB مانیتورینگ BMS ایجاد یک "مسیر انتقال داده و اجرای دستورالعمل" پایدار و کارآمد برای این الزامات نظارت است.
اولاً مسئولیت "جمع آوری پارامتر" را بر عهده دارد. PCB مانیتورینگ BMS باید اجزایی مانند سلولهای باتری حالت جامد، حسگرهای دما، و سنسورهای جریان را به دقت متصل کند و دادههای زمان واقعی و بیطرفانه مانند تغییرات ولتاژ سلولها، توزیع دمای بسته باتری، و نوسانات جریان در طول شارژ و دشارژ را به تراشه کنترل اصلی BMS ارسال کند. به دلیل تعداد زیاد سلولهای باتری و تغییرات سریع پارامترها در باتریهای-وضعیت جامد، بردهای مدار چاپی باید از همگامسازی جمعآوری دادههای چند کاناله اطمینان حاصل کنند تا از قضاوت نادرست وضعیت باتری ناشی از تاخیر یا انحراف داده جلوگیری شود.
ثانیاً، انتقال دستورالعمل های "حفاظت امنیتی" را اجرا می کند. هنگامی که BMS داده های غیرعادی را از طریق نظارت بر PCB جمع آوری می کند، بلافاصله دستورالعمل های حفاظتی را صادر می کند. در این مرحله، PCB مانیتورینگ BMS باید این دستورالعملها را به سرعت به اجزای اجرایی مانند رلهها و ماژولهای اتلاف حرارت منتقل کند تا اطمینان حاصل شود که اقدامات حفاظتی در مدت زمان بسیار کوتاهی انجام میشوند. به عنوان مثال، هنگامی که گرمای موضعی یک باتری حالت جامد تشخیص داده می شود، PCB باید به سرعت مدار کنترل فن خنک کننده را روشن کند تا از خطرات ایمنی ناشی از افزایش مداوم دما جلوگیری کند.
علاوه بر این، از بهینه سازی "مدیریت انرژی" پشتیبانی می کند. PCB مانیتورینگ BMS همچنین برای دستیابی به مدیریت تعادل باتری، بهینهسازی استراتژی شارژ و دشارژ و سایر عملکردها نیاز به همکاری با BMS دارد. به عنوان مثال، زمانی که ولتاژ چند سلول حالت جامد ناسازگار است، PCB باید منبع تغذیه پایدار و مسیر سیگنال را برای مدار متعادل کننده فراهم کند، که به BMS کمک می کند تا سلول های ولتاژ پایین تر را دوباره پر کند و از خروجی انرژی یکنواخت کل بسته باتری اطمینان حاصل کند. در طول فرآیند شارژ و دشارژ، PCB نیاز به ارائه بازخورد واقعی{3}}در مورد دادههای جریان و ولتاژ دارد تا مبنایی برای BMS برای تنظیم قدرت شارژ و دشارژ فراهم کند، و از کوتاه شدن عمر باتری به دلیل شارژ و دشارژ بیش از حد جلوگیری شود.
2، ضمانت عملکرد -پی سی مانیتورینگ BMS باتری حالت جامد: تمرکز بر "دقت" و "قابلیت اطمینان"
باتری های حالت جامد برای نظارت بر BMS به دقت و قابلیت اطمینان بسیار بالایی نیاز دارند و حتی خطاهای کوچک نظارت بر پارامتر ممکن است بر عملکرد ایمن و عمر باتری تأثیر بگذارد. PCB مانیتورینگ BMS باید الزامات دوگانه "-نظارت با دقت بالا" و "عملکرد با قابلیت اطمینان بالا" را از طریق ویژگیهای عملکرد مختلف برآورده کند.
از منظر دقت جمع آوری داده ها، PCB مانیتورینگ BMS باید ویژگی های تداخل سیگنال پایینی داشته باشد. سیگنالهای ولتاژ، جریان و سایر پارامترهای باتریهای حالت جامد-معمولاً ضعیف هستند و تداخل الکترومغناطیسی توسط دستگاههایی مانند موتورها و اینورترها در سیستم باتری ایجاد میشود. اگر توانایی ضد{3}}تداخل PCB کافی نباشد، میتواند منجر به انحراف در دادههای جمعآوریشده شود. بنابراین، PCB مانیتورینگ BMS تأثیر تداخل الکترومغناطیسی بر سیگنالها را از طریق طرحبندی معقول کاهش میدهد و اطمینان میدهد که دادههای ولتاژ، جریان و دما جمعآوریشده بسیار با وضعیت واقعی باتری سازگار است.
از منظر حفاظت از سرعت پاسخ، PCB مانیتورینگ BMS باید ویژگیهای تاخیر سیگنال پایینی داشته باشد. حفاظت ایمنی باتریهای{1} حالت جامد نیازمند سرعت پاسخگویی دقیق است. اگر تاخیر انتقال سیگنال PCB بیش از حد طولانی باشد، باعث می شود دستورالعمل های حفاظتی به موقع اجرا نشود و خطرات ایمنی را افزایش دهد. بنابراین، PCB مسیر انتقال سیگنالهای کلیدی را بهینه میکند، تأخیر سیگنالها را در حین انتقال کاهش میدهد، و اطمینان حاصل میکند که دستورالعملهای حفاظتی میتوانند در زمان واقعی{4}} منتقل شوند و به سرعت اجرا شوند.
از منظر پایداری عملیاتی درازمدت، بردهای مدار چاپی مانیتورینگ BMS باید سازگاری محیطی داشته باشند. اگر سازگاری محیطی PCB کافی نباشد، ممکن است مشکلاتی مانند آسیب ساختاری و انتقال سیگنال غیرعادی رخ دهد که منجر به خرابی نظارت BMS می شود. بنابراین، بردهای مدار چاپی معمولاً از بسترهای مقاوم در برابر حرارت و رطوبت بالا و مقاوم در برابر لحیم استفاده میکنند تا از عملکرد پایدار در محیطهای پیچیده اطمینان حاصل کنند.
3، نکات کلیدی-رویه نظارت بر PCB باتری BMS حالت جامد: جزئیات خط نهایی ایمنی را تعیین می کند
جزئیات فرآیند تولید PCB مانیتورینگ BMS مستقیماً با پایداری عملکرد و عمر مفید آن مرتبط است، که به نوبه خود بر عملکرد ایمن باتریهای-حالت جامد تأثیر میگذارد. در فرآیند تولید انبوه و کاربرد، نکات فرآیندی زیر باید به دقت کنترل شوند تا از خطرات ایمنی ناشی از نقص فرآیند جلوگیری شود.
در مرحله اول، فرآیند انتخاب بستر. به عنوان حامل اصلی PCB، عملکرد بستر مستقیماً بر پایداری کلی PCB تأثیر می گذارد. برای سناریوهای کاربردی باتریهای حالت جامد، بردهای مدار چاپی باید زیرلایههایی را انتخاب کنند که در برابر دماهای بالا و پیری مقاوم باشند تا اطمینان حاصل شود که زیرلایه به راحتی در اثر گرمای تولید شده توسط باتری طولانیمدت تغییر شکل نمییابد یا ترک نمیخورد و پایداری نصب قطعات و قابلیت اطمینان انتقال سیگنال را تضمین میکند. در عین حال، بستر باید دارای خواص عایق خوبی باشد تا از اتصال کوتاه در مدار ناشی از خرابی عایق جلوگیری کند که ممکن است خطرات ایمنی را به همراه داشته باشد.
مرحله بعدی فرآیند سیم کشی است. سیمکشی روی PCB مانیتورینگ BMS شامل سیمکشی سیگنال آنالوگ، سیمکشی سیگنال دیجیتال و سیمکشی با جریان بالا است. انواع مختلف سیم کشی حساسیت های متفاوتی نسبت به تداخل دارند و سیم کشی نامناسب می تواند منجر به تداخل سیگنال شود. به عنوان مثال، میدان مغناطیسی ایجاد شده توسط مسیریابی جریان بالا ممکن است با مسیریابی سیگنال آنالوگ تداخل داشته باشد و بر دقت اکتساب ولتاژ تأثیر بگذارد. بنابراین، فرآیند سیم کشی نیاز به جداسازی انواع مختلف سیم کشی دارد تا اطمینان حاصل شود که انتقال سیگنال های مختلف با یکدیگر تداخل ندارند.
در نهایت، ظاهر و فرآیند تست عملکرد الکتریکی. قبل از خروج از کارخانه، PCB مانیتورینگ BMS باید تحت بازرسی دقیق ظاهری و آزمایش عملکرد الکتریکی قرار گیرد تا عیوب احتمالی را از بین ببرد. بازرسی ظاهری مستلزم بررسی سطح تخته از نظر خراش، جدا شدن ماسک لحیم، تغییر شکل لحیم کاری و سایر مسائل است تا به دلیل نقص ظاهری بر نصب قطعه یا انتقال سیگنال تأثیر نگذارد. آزمایش عملکرد الکتریکی مستلزم استفاده از تجهیزات حرفهای برای تأیید رسانایی، عایق و تطابق امپدانس برد، اطمینان از انتقال پایدار جریان و سیگنالها، و جلوگیری از دادههای نظارت غیرعادی یا ناتوانی در اجرای دستورالعملهای حفاظتی به دلیل عملکرد ناکافی الکتریکی است.
