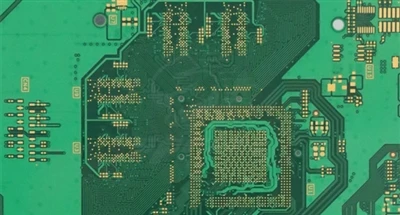

عملکرد کارآمد ایستگاه های پایه ارتباطی به پشتیبانی از بردهای مدار چاپی متکی است. به عنوان پیوند اصلی که به آن عملکرد و ثبات می بخشد، کنترل دقیق پردازش PCB و رعایت دقیق اقدامات احتیاطی مستقیماً کیفیت محصول را تعیین می کند.
برش: آماده سازی دقیق تخته های پایه
در ابتدای پردازش، لازم است تخته‌هایی با اندازه مناسب از کل روکش مسی- با ابعاد بزرگ بریده شوند. این فرآیند ممکن است ساده به نظر برسد، اما در واقع به دقت بالایی نیاز دارد. برای استفاده از دستگاه‌های برش CNC با دقت بالا، خطاهای برش باید در محدوده بسیار کوچکی کنترل شوند تا از اندازه ثابت هر ورق اطمینان حاصل شود. به دلیل انحراف اندازه، ممکن است منجر به موقعیت یابی نادرست در فرآیندهای بعدی شود که بر دقت ماشینکاری کلی تأثیر می گذارد. در عین حال، باید به محافظت از سطح تخته توجه شود تا از ایراداتی مانند خط و خش در طول فرآیند برش جلوگیری شود که ممکن است باعث ایجاد مشکلات الکتریکی مانند اتصال کوتاه در پردازش های بعدی شود.
حفاری: ساخت کانال های اتصال خط
هدف فرآیند حفاری ایجاد مسیرهایی برای اتصالات خط است. برای بردهای مدار چاپی ایستگاه پایه ارتباطی، دقت و کیفیت مورد نیاز برای سوراخ ها بسیار بالاست. تجهیزات حفاری پیشرفته CNC برای حفاری سوراخ های کوچک با قطر بسیار کوچک و دقت 0.05 ± میلی متر استفاده می شود. هنگام حفاری، کنترل دقیق سرعت مته، نرخ تغذیه و عمق حفاری ضروری است. سرعت چرخش بیش از حد ممکن است باعث گرم شدن بیش از حد و سایش مته شود و حتی منجر به سوختن ورق فلز شود. نرخ تغذیه نامناسب می تواند باعث ناهمواری دیواره سوراخ و انحراف قطر سوراخ شود. کنترل عمق نادرست می تواند مانع از اتصال موثر سوراخ ها به لایه های مدار مربوطه شود. علاوه بر این، گرد و غبار تولید شده توسط حفاری باید به موقع تمیز شود تا از بقایای آن از مسدود کردن سوراخ ها یا آلودگی سطح جلوگیری شود که ممکن است بر عملیات متالیزاسیون بعدی تأثیر بگذارد.
تولید مدار: کنده کاری دقیق مدارها
ساخت مدار یک گام مهم در انتقال الگوی مدار طراحی شده بر روی یک برد است. ابتدا روی سطح ورقه ورقه مسی-مقاومت نوری به طور یکنواخت اعمال کنید. سپس، تصویر ماسک نوری را با الگوی مدار با استفاده از یک دستگاه نوردهی بر روی مقاومت نوری منتقل کنید. پس از توسعه، بخش نوردهی نشده را بردارید تا الگوی مدار قابل مشاهده باشد. سپس با استفاده از محلول اچ شیمیایی، حکاکی را ادامه دهید تا فویل مسی که توسط فوتوریست محافظت نشده است را حل کنید و مدار مورد نظر را ترک کنید. کنترل دقیق غلظت محلول اچینگ، دما و زمان اچینگ به ویژه در طول فرآیند اچینگ اهمیت دارد. اگر غلظت خیلی زیاد باشد یا زمان خیلی طولانی باشد، مدار را بیش از حد حک می کند و باعث نازک شدن یا حتی شکستن آن می شود. برعکس، اچ کردن کامل نیست و فویل مس اضافی باقی می‌ماند و باعث اتصال کوتاه می‌شود. پس از اتمام اچ، نور مقاوم باید برداشته شود و مدار باید تمیز و خشک شود تا اطمینان حاصل شود که سطح مدار تمیز و عاری از بقایای فوتوریست و لایه اکسید است.
درمان متالیزاسیون: تقویت اتصالات الکتریکی
دیوار سوراخ حفر شده برای دستیابی به اتصالات الکتریکی قابل اعتماد بین لایه های مدار مختلف باید فلزی شود. معمولاً از آبکاری شیمیایی مس همراه با فرآیند آبکاری مس استفاده می شود. ابتدا لایه نازکی از مس را از طریق آبکاری شیمیایی روی دیواره سوراخ قرار دهید تا یک پایه رسانا برای آبکاری بعدی ایجاد شود. در طول فرآیند آبکاری شیمیایی، ترکیب، دما و زمان واکنش محلول آبکاری باید به شدت کنترل شود تا اطمینان حاصل شود که لایه آبکاری مس یکنواخت و متراکم است. پس از آن، آبکاری الکتریکی برای ضخیم شدن بیشتر لایه مس به ضخامت مورد نظر انجام می شود. پارامترهایی مانند چگالی جریان و زمان آبکاری در حین آبکاری بر کیفیت لایه مس تأثیر می گذارد. اگر چگالی جریان بیش از حد بالا باشد، باعث می شود که لایه مس به شکل ناهمواری متبلور شده و رسانایی را کاهش دهد. اگر زمان کافی وجود نداشته باشد، ضخامت لایه مس ناکافی خواهد بود که بر استحکام اتصال تأثیر می گذارد. پس از عملیات متالیزاسیون، کیفیت لایه مسی روی دیوار سوراخ باید بررسی شود، مانند استفاده از روش مشاهده برش برای بررسی عیوب مانند فضای خالی و لایه برداری در لایه مس.
فشرده سازی تخته چند لایه: ایجاد یک ساختار پایدار
برای بردهای مدار چاپی ایستگاه پایه ارتباطی چند لایه، چندین برد داخلی که ساخت مدار و عملیات متالیزاسیون را تکمیل کرده‌اند، باید به طور متناوب با ورق‌های نیمه پخت روی هم چیده شوند و به هم فشرده شوند. قبل از فشار دادن، اطمینان حاصل کنید که هر لایه تمیز و عاری از اشیاء خارجی است و دقیقاً در جای خود قرار گرفته است. برای اطمینان از اینکه انحرافات بین لایه‌ای در محدوده بسیار کمی کنترل می‌شوند، از پین‌های موقعیت‌یابی با دقت بالا یا سیستم‌های موقعیت‌یابی نوری-استفاده کنید. در طول فرآیند فشرده سازی، دما، فشار و زمان پارامترهای کلیدی هستند. سرعت گرمایش باید متوسط باشد، زیرا خیلی سریع ممکن است باعث پخت ناهموار ورق PP شود. فشار باید کافی باشد تا ورق PP جریان یابد و شکاف های بین لایه را پر کند، اما فشار بیش از حد ممکن است باعث تغییر شکل ورق شود. زمان نگهداری باید تضمین کند که ورق PP کاملاً پخته شده و یک ساختار کلی پایدار را تشکیل می دهد. پس از فشرده سازی، صافی تخته برای اطمینان از مطابقت با استانداردها و جلوگیری از تاب برداشتن بر پردازش و استفاده بعدی آزمایش می شود.
درمان سطح: بهبود عملکرد حفاظت و جوشکاری
برای جلوگیری از اکسیداسیون مدار و بهبود قابلیت اطمینان لحیم کاری، لازم است سطح PCB را تصفیه کنید. فرآیندهای متداول شامل آبکاری شیمیایی نیکل و پوشش ماسک لحیم آلی است. هنگام آبکاری شیمیایی نیکل با طلا، ضخامت لایه نیکل به طور کلی در 3-5 میکرومتر کنترل می شود و ضخامت لایه طلا 0.05-0.15 میکرومتر است. اگر بیش از حد ضخیم باشد، هزینه ها را افزایش می دهد و ممکن است بر عملکرد جوش تأثیر بگذارد، در حالی که اگر خیلی نازک باشد، اثر محافظتی ضعیف خواهد بود. درمان OSP نیاز به کنترل دقیق پارامترهای فرآیند پوشش دارد تا اطمینان حاصل شود که لایه محافظ به طور یکنواخت سطح مدار را می پوشاند و یک لایه محافظ خوب تشکیل می دهد، در حالی که بر جوشکاری بعدی تأثیر نمی گذارد.
