در دنیای پیچیده دستگاه های الکترونیکی، PCB هاب کلیدی است که قطعات الکترونیکی مختلف را به هم متصل می کند. رابرد مدار PCB 4 لایهبا طراحی لایه معقول خود، تعادل عالی بین هزینه و عملکرد پیدا کرده است و به طور گسترده در بسیاری از زمینه ها مانند الکترونیک مصرفی، کنترل صنعتی و الکترونیک خودرو استفاده می شود.
سطح بالا
در سطح بالا، به عنوان "حامل نمای" برد مدار PCB 4 لایه، مسئولیت های مهم متعددی را بر عهده می گیرد. از منظر چیدمان کامپوننت، لایه اصلی قرارگیری تعداد زیادی از قطعات الکترونیکی است. در PCB 4 لایه تلفن های هوشمند، اجزای کلیدی مانند پردازنده ها، تراشه های حافظه و ماژول های RF اغلب در اینجا قرار می گیرند. این لایه نیاز به برنامه ریزی دقیق مکان های اجزا دارد تا از کوتاه ترین مسیر انتقال سیگنال، کاهش تداخل سیگنال و بهبود عملکرد کلی الکتریکی اطمینان حاصل شود. از نظر انتقال سیگنال، لایه بالایی وظیفه پردازش تعداد زیادی ازفرکانس-بالاو سیگنال‌های{0}}سرعت بالا. به عنوان مثال، در مدارهای واسط انتقال داده با سرعت بالا، خطوط{3}سطح بالا باید ویژگی های الکتریکی خوبی مانند امپدانس کم و تلفات کم داشته باشند تا از انتقال پایدار و سریع داده، جلوگیری از اعوجاج یا از دست دادن سیگنال، اطمینان حاصل شود. در عین حال، طراحی مدار سطح{5}بالا همچنین باید مسائل مربوط به سازگاری الکترومغناطیسی را در نظر بگیرد، تأثیر تداخل الکترومغناطیسی ایجاد شده توسط خود بر مدارهای دیگر را از طریق روش های سیم کشی معقول و اقدامات محافظ کاهش دهد، و توانایی مقاومت در برابر تداخل الکترومغناطیسی خارجی را افزایش دهد.
لایه زیرین
لایه زیرین نیز نقش غیر قابل تعویضی در برد مدار PCB 4-لایه ایفا می کند. لایه بالایی را تکمیل می کند و به طور مشترک یک سیستم اتصال مدار کامل را ایجاد می کند. لایه زیرین نیز برای نصب قطعات بخصوص برای قطعاتی با حجم زیاد، وزن سنگین یا نیاز به طراحی خاص اتلاف حرارت استفاده می شود. نصب آنها در لایه پایین به بهینه سازی طرح کلی و اثر اتلاف حرارت PCB کمک می کند. در برخی از ماژول‌های قدرت{9}بالا، اجزای مربوطه در لایه پایینی نصب می‌شوند که نصب و چیدمان هیت سینک را راحت‌تر می‌کند. از منظر اتصال خط، لایه زیرین مسئولیت اتصال تکمیلی با خطوط لایه بالایی را بر عهده دارد. پس از تکمیل انتقال جزئی در لایه بالایی، بسیاری از خطوط سیگنال همچنان از طریق Vias به لایه پایین منتقل می شوند و یک مسیر سیگنال کامل را تشکیل می دهند. در اتصالات پیچیده مدارهای چند لایه، برنامه ریزی معقول مدارهای زیرین می تواند به طور موثر عبور و تداخل سیگنال را کاهش دهد و دقت و پایداری انتقال سیگنال را تضمین کند. به طور مشابه، عملکرد دقیق الکتریکی و استانداردهای EMC باید در طراحی مدارهای زیرین رعایت شود تا از عملکرد قابل اعتماد کل PCB در محیط های پیچیده الکترومغناطیسی اطمینان حاصل شود.
لایه قدرت
لایه قدرت "هاب انرژی" برد مدار PCB 4-لایه است که منبع تغذیه پایدار و قابل اعتمادی را برای کل سیستم مدار فراهم می کند. لایه قدرت معمولاً به عنوان یک-لایه فویل مسی بزرگ طراحی می‌شود که وظیفه اصلی آن انتقال مؤثر انرژی الکتریکی است. در حین کار دستگاه های الکترونیکی، اجزای مختلف الکترونیکی نیاز به پشتیبانی از منبع تغذیه با سطوح ولتاژ مختلف دارند. لایه قدرت می تواند انرژی الکتریکی را از رابط ورودی برق به هر پین جزء که نیاز به منبع تغذیه دارد را از طریق تقسیم بندی و سیم کشی معقول توزیع کند. به عنوان مثال، در PCB 4 لایه یک مادربرد کامپیوتر، لایه پاور ولتاژ مناسبی را به اجزای مختلف مانند CPU، کارت گرافیک و حافظه برای رفع نیازهای کاری مربوطه ارائه می دهد. فویل مسی با مساحت بزرگ در لایه قدرت نه تنها مقاومت در حین انتقال نیرو را کاهش می دهد، اتلاف انرژی و تولید گرما را کاهش می دهد، بلکه نقش محافظ خاصی را ایفا می کند و تداخل سیگنال های قدرت را در سایر لایه های سیگنال کاهش می دهد. در عین حال، طراحی عایق بین لایه قدرت و سایر لایه‌ها برای اطمینان از عدم وجود مسائل ایمنی مانند نشتی در شرایط کاری با ولتاژ بالا و جریان بالا و تضمین ایمنی الکتریکی و عملکرد پایدار کل PCB بسیار مهم است.
لایه زمین
لایه ارت را می توان به عنوان "سنگ پایه پایدار" یک صفحه مدار 4 لایه - PCB در نظر گرفت و نقش مهمی در سیستم مدار ایفا می کند. لایه زمین نیز از مساحت بزرگی از فویل مس تشکیل شده است و وظیفه اصلی آن ارائه یک پتانسیل مرجع واحد برای کل مدار، یعنی پتانسیل زمین است. در حین کار دستگاه های الکترونیکی، جریان تولید شده توسط هر جزء نیاز به تشکیل یک مدار از طریق لایه زمین دارد. یک لایه زمین خوب می تواند به طور موثر مقاومت زمین را کاهش دهد، تداخل در مسیرهای بازگشت سیگنال را به حداقل برساند و یکپارچگی سیگنال را بهبود بخشد. به عنوان مثال، در مدارهای دیجیتال پرسرعت، سوئیچینگ سریع سیگنال می تواند مقدار زیادی تداخل هارمونیک ایجاد کند. لایه زمین می تواند یک مسیر برگشت امپدانس کم برای این جریان های مزاحم ایجاد کند و به آنها اجازه می دهد تا به سرعت از بین بروند و از تأثیرگذاری بر سایر سیگنال های عادی جلوگیری کنند. علاوه بر این، لایه زمین نیز نقش مهمی در حفاظت EMC ایفا می کند. می تواند از تاثیر تداخل الکترومغناطیسی خارجی بر مدارهای داخلی PCB محافظت کند، در حالی که تابش الکترومغناطیسی تولید شده در داخل PCB را به سمت زمین هدایت می کند و آلودگی الکترومغناطیسی را به محیط اطراف کاهش می دهد. در برخی از سناریوهای کاربردی که نیاز به سازگاری الکترومغناطیسی بسیار بالایی دارند، مانند تجهیزات پزشکی و تجهیزات الکترونیکی هوافضا، طراحی و بهینه‌سازی لایه‌های زمین اهمیت ویژه‌ای دارد که مستقیماً با عملکرد و ایمنی تجهیزات مرتبط است.

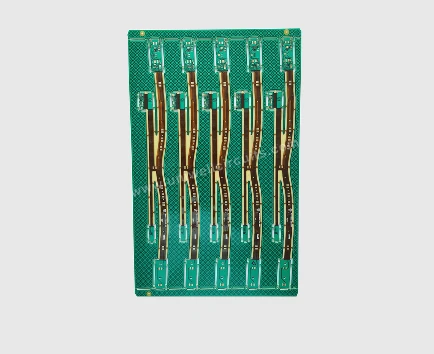

برد مدار چاپی با فرکانس بالا 4-لایه
